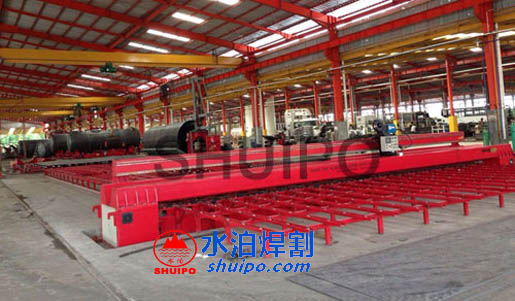

- 平板對接自動焊接機（拼板機）
-
拼板機（平板對接自動焊接機），采用氣動琴鍵式壓緊裝置，單面焊接雙面成型，焊縫變形小，整潔、美觀、過渡圓滑等優點。機架采用鋼結構，進料架和出料架均為萬向滾珠式。焊接小車裝有送絲機，焊槍及調整機構，并配有照明系統。
-
外貿咨詢電話 15905470098| 17616562676
-
國內咨詢電話 15864554699
- 水泊智能
產品詳情
拼板機使用過程：
拼板機使用過程

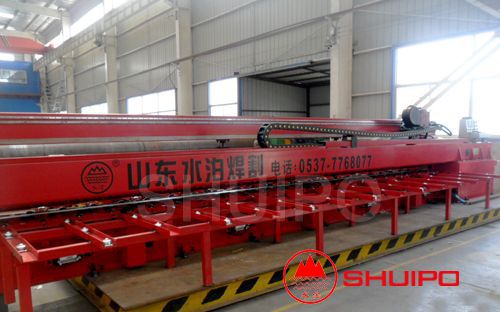

水泊焊割--平板對接自動焊接機

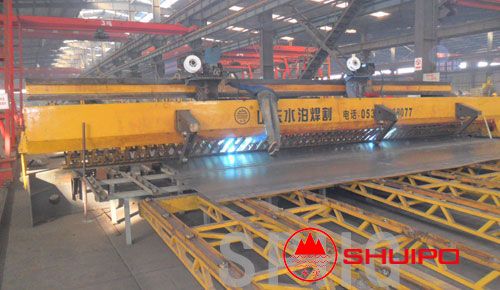

中集東岳使用現場

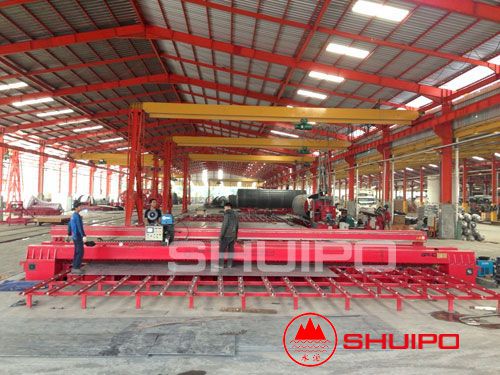

印度尼西亞客戶使用現場

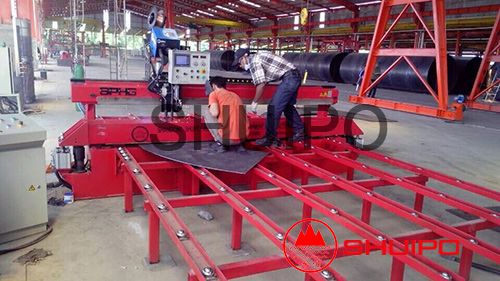

印尼設備使用現場

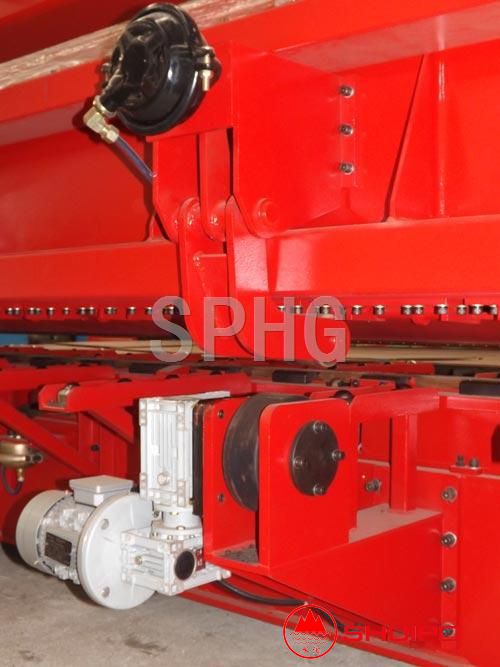

輸送出料裝置

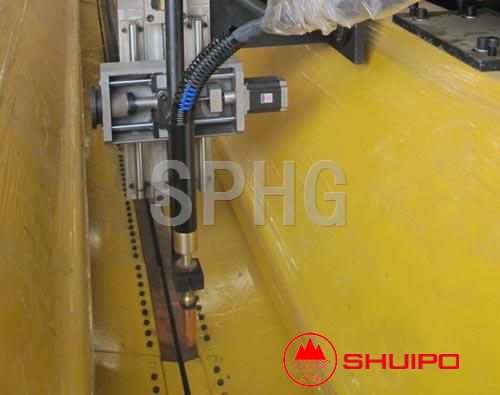

平板對接自動焊焊槍裝置
平板機焊接對中裝置

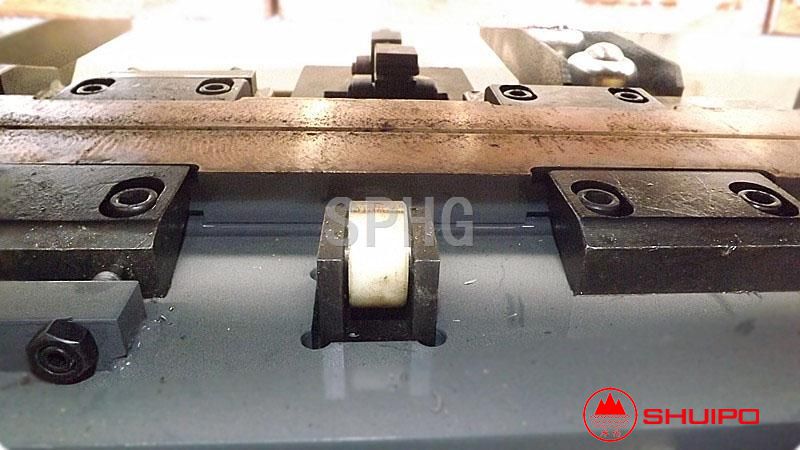

平板自動焊接機頂出裝置

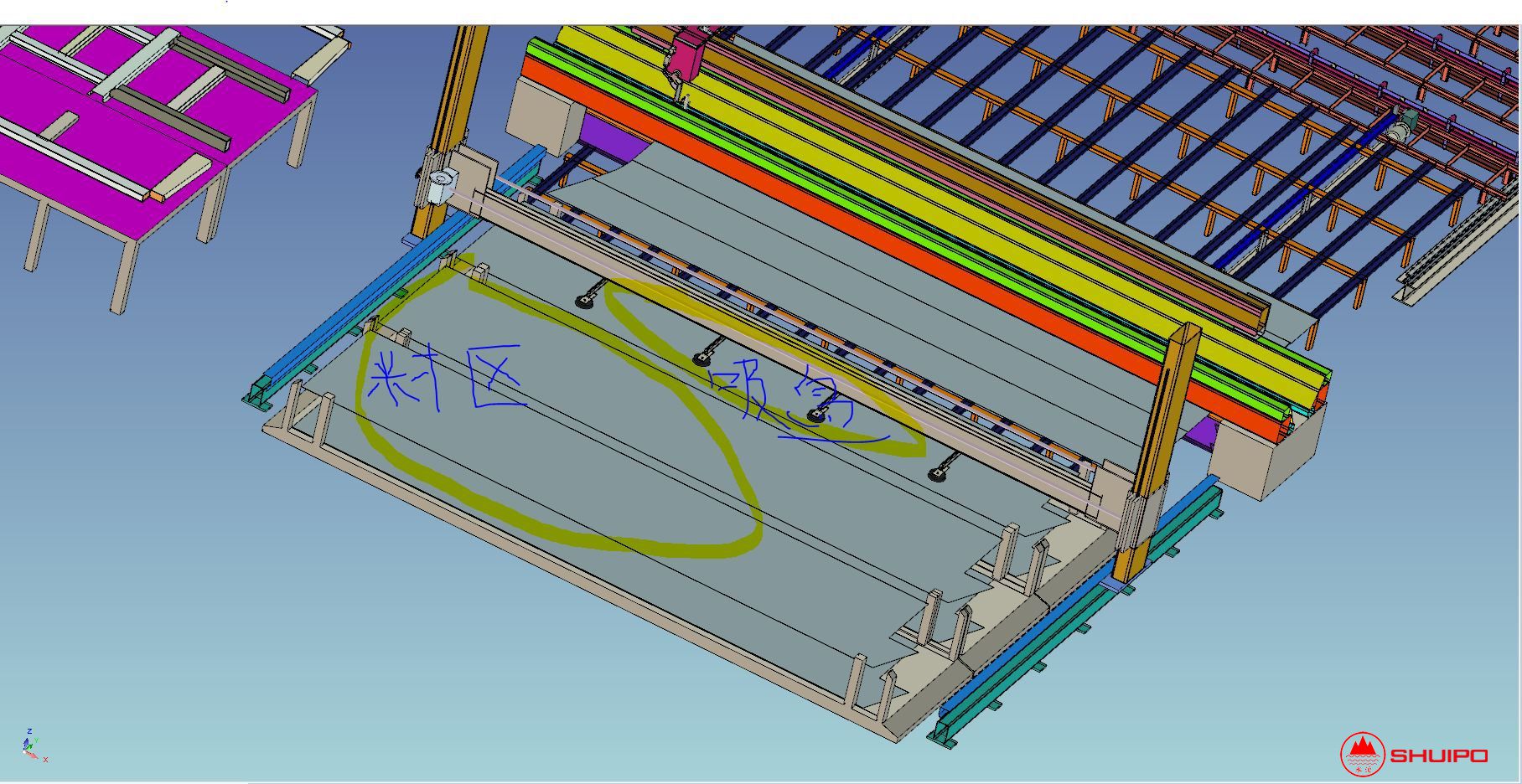

自動上料系統
產品介紹:
拼板機（平板對接自動焊接機），通過琴鍵式壓緊裝置將被焊兩工件壓緊在專用成型槽板上，開始焊接時將焊槍運行到位，由電機帶動水冷焊槍行走，將兩工件焊接在一起。焊縫采用單面焊接雙面成型，焊接變形小，正背面焊縫光潔、整齊、美觀，過渡圓滑,正背面焊縫直線度偏差全長范圍不大于±1.5㎜，正面余高應不大于2㎜,背面余高不小于1㎜，焊縫寬度5-12㎜。
機械部分為用戶配備了各種基本功能部件，主要有床身、琴鍵式壓緊裝置、橫梁、平臺、中心定位裝置、氣路系統、焊接小車等，配合送絲機、焊接電源、電氣控制系統，即可完成對鋼板進行自動焊接工作。床身具有足夠剛性以承受壓緊力，采用琴鍵式壓緊裝置壓緊工件，壓緊力均勻。焊接速度由直流電機驅動，實現無級調速，調速方便。
